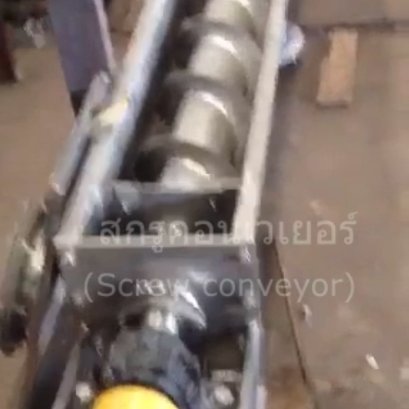

Screw conveyor

การเลือกใช้โรตารี่วาล์วขนาดเล็กนอกจากพิจารณาที่อัตราการปล่อยวัสดุผ่านวาล์วต่อรอบและความเร็วรอบใช้งานแล้วเราควรพิจารณาขนาดของช่องทางเข้าของโรตารี่วาล์วที่เราจะใช้ด้วย วัสดุแต่ละชนิดมีคุณสมบัติด้านความสามารถในการไหลผ่านช่องแตกต่างกัน โรตารี่วาล์วที่มีขนาดเล็ก ช่องทางเข้าเล็กทำให้วัสดุบางชนิดไม่สามารถไหลเข้าไปในเรือนวาล์วจึงทำให้เกิดการอุดตันที่หน้าวาล์วได้

ใช้งานในโรงผสมคอนกรีต

ใช้งานในโรงไฟฟ้าชีวมวล

ถ้าเราต้องการสร้างสกรูปูนฯโดยไม่ใช้ชุดหัวเกียร์สกรูปูนฯ เราสามารถป้องกันฝุ่นเข้าชุดแบริ่ง(ตุ๊กตา)ได้ โดยการนำกล่องซีลท้ายของชุดหัวเกียร์สกรูปูนฯมาติดตั้งเพื่อป้องกันฝุ่นให้กับแบริ่ง(ตุ๊กตา)

รุ่น : 50D และ 70D ขนาดเพลา : 50 มม. หรือ 70 มม.

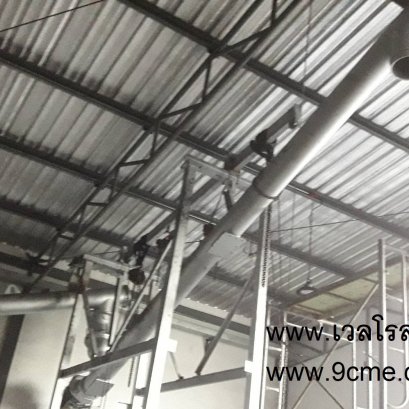

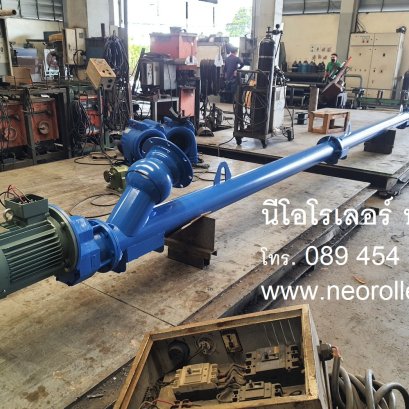

โต 8 นิ้ว(219มม). ยาว 14.3 ม. ใช้ส่งปูนฯผงในแพล้นผสมคอนกรีต

ราคาประหยัด ดูแลง่าย ใช้งานได้จริง ใช้งานในการควบคุมอัตราการปล่อยขี้เถ้าในโรงไฟฟ้าเชื้อเพลิงขยะ, ชีวมวล หรือ ถ่านหิน

การดัดแกนสกรูคอนเวเยอร์ทำได้หลายวิธี แต่ที่เราใช้อยู่บ่อยๆมี2วิธีคือ ดัดด้วยวิธีการทางกล(ใช้แม่แรงไฮดรอลิค) หรือดัดด้วยวิธีทางความร้อน(การเชื่อม หรือ ใช้หัวแก๊สเป่า)

ลำเลียงขี้เถ้าใต้บอยเลอร์

สามารถพิจารณาได้จากการเลือกมือข้างใดข้างหนึ่งที่สามารถใช้นิ้วหัวแม่มือยืดออกในแนวขนานกับแกนของสกรูฯ และสามารถกำนิ้วมือทั้งสี่วนรอบแกนของสกรูฯ ในแนว(ทิศ)เดียวกับการวนรอบแกนของใบสกรูฯ หากเป็นมือซ้ายเรียกเกลียวซ้าย หรือ หากเป็นมือขวาเรียกว่าเกลียวขวา

การสร้างสกรูคอนเวเยอร์โดยใช้พิทของใบที่ช่วงทางเข้าถี่กว่าระยะพิทของใบที่ช่วงทั่วไป(ช่วงลำเลียง) เป็นอีกวิธีที่จะป้องกันปัญหาการน๊อก(Knock)ของสกรูฯเนื่องจากการอัดตัวของวัสดุที่ช่วงลำเลียง หลังจากวัสดุบีบอัดตัวที่ช่วงทางเข้าเมื่อไหลผ่านถึงช่วงลำเลียงซึ่งพิทใบกว้างกว่า วัสดุจะแตกตัวไม่อัดแน่นทำให้ไหลตัวง่าย การคำนวณอัตราขนถ่ายของสกรูฯประเภทนี้จะใช้ค่าพิทช่วงทางเข้าในการคำนวณ หรือ อีกนัยหนึง อาจกล่าวได้ว่าระยะพิทใบสกรูฯช่วงทางเข้าจะเป็นตัวกำหนดอัตราการขนถ่ายวัสดุ

ใช้ควบคุมอัตราการปล่อยปูนขาวเข้าสู่ท่อลำเลียงด้วยลม( pneumatic conveyor)

อุปกรณ์ใช้ร่วมกับแอร์ล๊อค(Rotary airlock) ใช้รับวัสดุที่ปล่อยจากไซโลเพื่อข้าสู่ระบบส่งวัสดุด้วยลม (Pneumatic conveyor)

ใช้ผสมน้ำ-น้ำตาลในโรงงานน้ำตาล

สกรูลำเลียงลักษณะนี้ สามารถนำไปประยุกต์ใช้งานได้หลากหลาย ทั้งในอุตสาหกรรม และ กสิกรรม. ส่วนประกอบไม่ซับซ่อน ชิ้นส่วนต่างๆสามารถทำขึ้นใช้เองได้หรือซื้อหามาเพื่อประกอบใช้งานเองได้ในราคาที่ไม่สูง เมื่อเทียบกับการลำเลียงชนิดอื่นๆ

ขนาดโตใบ 250 มม. ยาว 13 เมตร ใช้ในโรงจัดเก็บเมล็ดถั่วเหลือง

ใช้งานในการควบคุมอัตราการไหลของปูนขาวในไลน์การผลิต

ใช้งานในการควบคุมอัตราการไหลของกากมันในไลน์การผลิตอาหารสัตว์.

D.I.Y. ทำเองได้ ง่ายนิดเดียว

ขนาดโตใบ 300 มม. ยาว 11 เมตร ใช้แบริ่งแขวน3ชุด

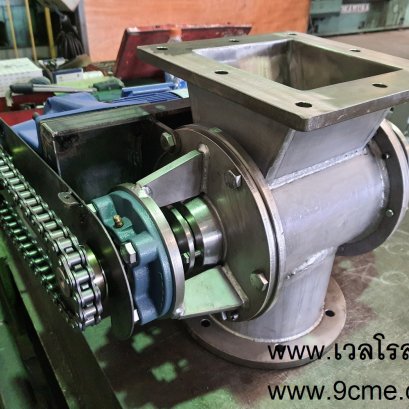

โรตารี่วาล์ว ขนาด 6 นิ้ว(150A) รุ่น WSV150

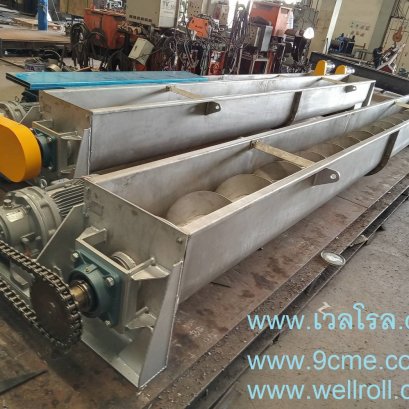

สกรูลำเลียงตามภาพเป็นสกรูแฝด การทำงานโดยแกนทางด้านซ้ายส่งของไปข้างหน้า เมื่อของไปถึงปลายรางจะล้นเข้าแกนทางด้านขวา แกนสกรูทางด้านขวาจะทำหน้าที่ดึงวัสดุเวียนกลับมาและล้นสู่แกนทางด้านซ้ายที่ปลายรางอีกด้านหนึ่ง การทำหน้าที่แบบนี้เป็นการทำให้วัสดุไหลวนเวียนอยู่ในตัวสกรูฯ

เวลโรล ผลิตและจำหน่าย โรตารี่วาล์ว รุ่นมาตราฐาน ขนาด DN100 มม ถึง DN600 มม และรับซ่อมหรือผลิตขนาดตามสั่งได้

ระบบขนถ่ายวัสดุที่ดีจะต้องประหยัดเงิน เวลา และ แรงงาน โดยทำให้งานขนถ่ายนั้นง่าย สะดวก และ โดยใช้วิธีขนถ่ายที่ดีกว่า

การติดตั้ง การเคลื่อนย้าย การซ่อม สกรูประเภทนี้ควรมีการวางแผนล่วงหน้า หากการยก การวาง แกนสกรูผิดวิธี อาจทำให้เกิดการคดหรือโก่งได้

การเดินเครื่องราบรื่นไม่สะดุด เนื่องจากมีชิ้นส่วนเพียงชิ้นเดียวที่เคลื่อนที่

รับผลิตอะไหล่ สกรูฟีดเดอร์ เกลียวลำเลียง สกรูคอนเวเยอร์

สกรูคอนเวเยอร์ชนิดนี้สามารถประยุกต์ใช้กับงานอื่นได้แต่ต้องเทียบเคียงองค์ประกอบกับการใช้งานหลัก หรือ ขอคำแนะนำจากผู้ผลิต (วัสดุอื่นที่ผู้เขียนเคยเห็นหรือใช้งานด้วยได้แก่ ถ่านหิน ปูนขาว หินบด(ขนาดไม่เกิน3มม.) ผงกระจก)

การสร้างสกรูลำเลียงเพื่อใช้งาน ปัจจุบันสามารถทำได้ง่ายขึ้น เนื่องจากมีแหล่งข้อมูลให้ค้นคว้ามากมายและมีความสะดวกในการค้นหา มีชิ้นส่วนต่างๆแยกขาย สามารถเลือกสรรมาใช้งานได้ตามต้องการ

Screw conveyor D=420mm, L=8.0m Non hanger bearing type. Use to convey coal in boiler plant.
